| 安裝形式內容 | 側裝式 | 頂裝式 | |
| 安裝間距 | 不銹鋼 | 500-5000mm | 500-2500mmm |
| PP塑料 | 500-4000mm | ||
| 工作壓力 | 0.6、1.6、2.5、4.0MPa | 0.6、1.6、2.5MPa | |
| 介質密度 | ≥0.6g/cm3 | ≥0.76g/cm3 | |
| 連接法蘭 | 不銹鋼 |
法蘭20-40 （DN20、PN4.0） （GB/T9119-2000） |
法蘭200-25 （DN200、PN2.5） （GB/T9119-2000） |
| PP塑料 |
法蘭20-10 （DN20、PN1.0） （GB/T9119-2000） |
法蘭200-6 （DN200、PN0.6） （GB/T9119-2000） |
|
| 主體材料 | PP塑料，不銹鋼 | ||
| 介質溫度 |
-40～80℃ 0～150℃ 0～300℃ （PP塑料-10～60℃） |
||
| 環境溫度 | -40～70℃ | ||
| 示值誤差 | ±10mm | ||
| 介質粘度 | ≤0.07Pa.S | ||
| 上、下限開關輸出 |
1、控制靈敏度：10mm 2、輸出接點容量：報警開關AC220V0.5A 轉換器AC220V5A 3、接點壽命5萬次 |
||
| 電遠傳連續顯示 |
1、精度 ±0.5％ 2、輸出負載：4-20mA時 0-500Ω 3、信號輸出：DC4-20mA輸出 二線制 4、防爆特征：iaⅡCT4本質安全型 |
||

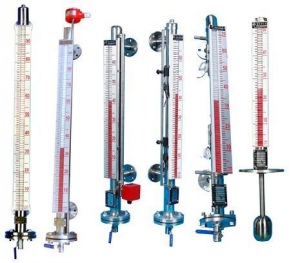

| SHZ-1磁翻板液位計 | 結構特點 | ||||||||
|
|
1 | 側裝式 | 安裝方式 | ||||||
| 2 | 頂裝式 | ||||||||
| 1 | PP塑料（適用于≤0.6MPa時） | 主體材質 | |||||||
| 2 | 1Cr18Ni9Ti 0Cr19Ni9(304) | ||||||||
| 3 | 不銹鋼內襯聚四氟乙烯 | ||||||||
| 1 | 0.6MPa | 公稱壓力 | |||||||
| 2 | 2.0MPa | ||||||||
| 3 | 2.5MPa | ||||||||
| 4 | 4.0MPa | ||||||||
| 5 | 高壓型9.6MPa | ||||||||
| 1 | 基本型 | 控制功能 | |||||||
| 2 | 帶上下限開關 | ||||||||
| 3 | 帶電遠傳（4-20mA輸出，24VDC） | ||||||||
| 4 | 帶本安防爆型遠傳（4-20mA輸出，24VDC） | ||||||||
| L = | 安裝間距（測量范圍） | 測量指標 | |||||||
| L1 |
安裝深度（頂裝式） 0-3000mm任選 |
||||||||
| 介質密度 | (g/cm3) | ||||||||
| SHZ-1 | 1 | 1 | 1 | 1 | L= | L1= | ρ= | 選型舉例 | |
|
安裝 形式 |
主體 材質 |
公稱 稱徑 DN |
公稱 壓力 PN |
法蘭 外徑 D |
螺孔 孔距 K |
螺孔 徑 L |
螺 栓 | 密封面 |
法蘭 厚度C |
||
|
數量 n |
螺紋 Th |
d | f | ||||||||
|
側 裝 |
不銹鋼 | 20 | 4.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 |
| PP | 20 | 1.0 | 105 | 75 | 14 | 4 | M12 | 56 | 2 | 16 | |
|
頂 裝 |
不銹鋼 | 200 | 2.5 | 360 | 310 | 261 | 2 | M24 | 274 | 3 | 32 |
| PP | 200 | 0.6 | 320 | 280 | 8 | 8 | M16 | 258 | 3 | 24 | |
