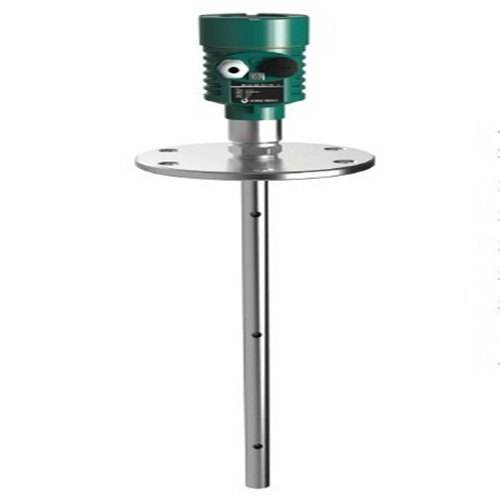

一、產品簡介
CTPRD2000導波雷達液位計有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境，可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。
二、導波雷達液位計參數
應 用：液體
測量范圍：6米
過程連接：螺紋、法蘭
過程溫度：-40-250℃
過程壓力：-0.1~2MPa
精 度：±3mm
頻率范圍: 100MHZ-1.8GHZ
防爆等級：Exib IIC T6 Gb
防護等級：IP67
信號輸出：4—20mA/HART（兩線）
三、導波雷達液位計說明
1、可以測量介電常數大于等于1.4的任何介質。
2、一般用于測量粘度≤500cst而且不容易產生粘附的介質。
3、桿式雷達量程可以達到6米。
4、對蒸汽和泡沫有很強的抑制能力，測量不受影響。
5、對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量精度。
四、導波雷達液位計工作原理
產品是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
1、信號輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速，因空罐的距離 E 已知，則物位 L 為： L=E-D
2、信號輸出
通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于 4－20mA輸出。
3、測量范圍
F---- 測量范圍
E---- 空罐距離
B---- 頂部盲區
K---- 探頭到罐壁的距離
頂部盲區是指物料高料面與測量參考點之間的小距離。
底部盲區是指纜繩底部附近無法**測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
3、安裝位置
1、盡量遠離出料口和進料口。
2、對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。
3、建議安裝在料倉直徑的1/4處。
4、纜式探頭或桿式探頭離罐壁距離不小于30厘米。
5、探頭底部距罐底大約30mm。
6、探頭距罐內障礙物距離不小于200mm。
7、如果容器底部是錐型的，傳感器可以安裝
8、罐頂中央，這樣可以一直測量到罐底。
五、導波雷達液位計安裝圖
圖一（安裝指南）

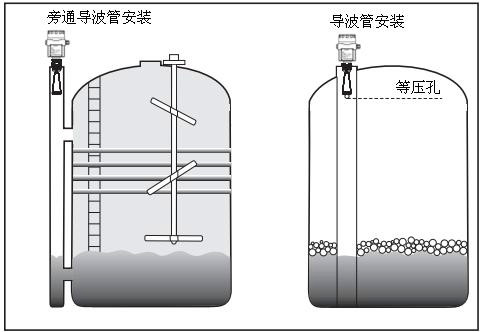

圖二（導波管）

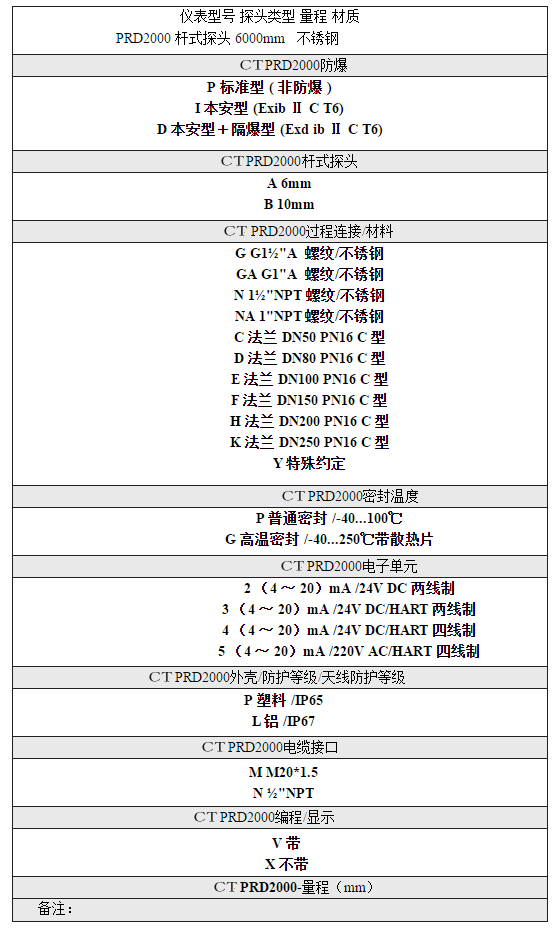

導波雷達液位計選型表：
售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為因素外），免費維修。
2、產品在質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
3、如果用戶需要我公司現場服務，我公司以*短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
