一、概述
CTLWH系列衛生型（自來水、牛奶、豆?jié){）流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。是本公司采用國外先進技術生產制造的，是*理想計量液體的流量計之一。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。配備有衛生接頭的渦輪流量計可以應用于制藥行業。結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到36個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
二、衛生型自來水流量計工作原理
傳感器內的渦輪在流體作用下產生旋轉使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中，感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
三、衛生型自來水流量計設計特點
CTLWH系列衛生型自來水流量計采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。傳感器采用不銹鋼結構，(葉輪采用2Cr13或者雙相鋼輪)防腐蝕性能好，采用紅寶石軸承并配硬質合金(LT6)軸套保證了渦輪傳感器的使用壽命和長期的穩定性，釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質正常工作。流量計本身具有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，安裝使用相當方便。
四、衛生型自來水流量計技術性能
對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。

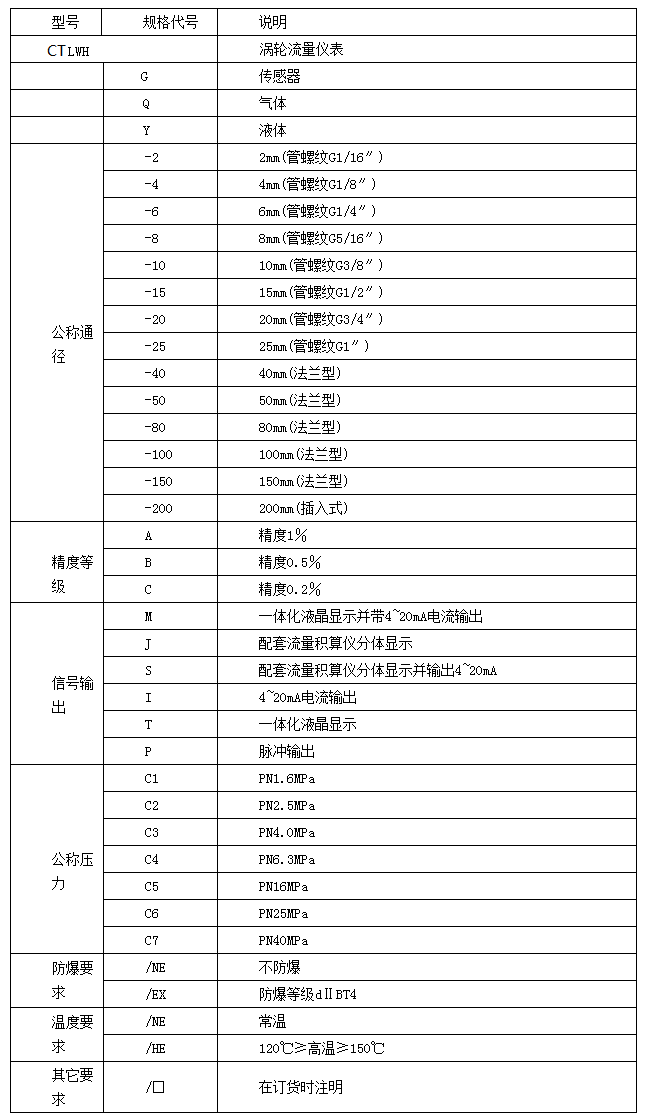

五、選型號和規格代號表
六、衛生型自來水流量計安裝使用說明
1、為保證具有高的測量精度，渦輪流量計應水平安裝在水平管道上，并使流量傳感器上指示流向的箭頭方向與液體的流向一致。如必須垂直安裝，應使液體流向自下而上，以確保渦輪流量計主體內充滿液體。
2、為消除管道內橫截面流速分布不均勻?qū)y量精度的影響，渦輪流量計上下游應具有一定的直管段，或安裝整流器來代替部分直管段。

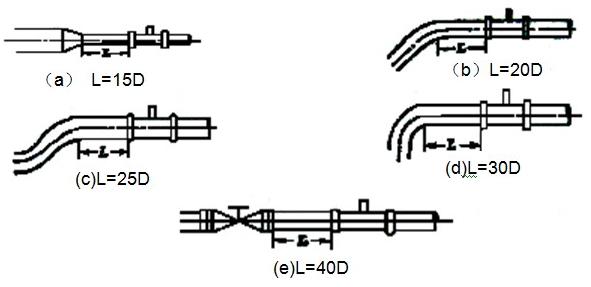

3、 一般，上游直管段不小于15D，下游直管段不小于5D(D為渦輪流量計公稱通徑)。通常推薦上游直管段長度L如下：
4、 同心漸縮管：L=15D(a)；一個小于45°的彎頭：L=20D(b)；
5、 同平面雙45°彎頭：L=25D(c)；雙空間45°的彎頭：L=30D；直角彎頭：L=40D(d)；
6、 全開閘閥：L=20D，半開閘閥：L=50D(e)。
7、為消除回流，流速分布不均勻和旋流的影響，可在上游裝上整流器，此時渦輪流量計上游部分的直管長度L=10D即可，若為15～20D，則測量精度可達到標定精度。
8、當被測液體含有固體雜質時，應在渦輪流量計的上游安裝過濾器，過濾器的目數為20～60目(3～9目/cm2)，一般流量傳感器口徑小的目數多些。過濾器的安裝位置應便于過濾網的拆裝。
9、液體中混有氣體或測量易氣化的液體時，應安裝空氣分離器(消氣器)。
10、若被測液易氣化，為了防止產生氣穴，渦輪流量計的出口端的壓力應高于下式計算值Pmin：
11、通過渦輪流量計的流量過大時，會使軸承壽命過短，通常通過閥門將流量調到合適大小，其閥門應安裝在流量計的下游。
12、為在檢修中不中斷流體輸送，通常在渦輪流量計的上下游安裝截止閥，同時設置旁通管道，并應確保測量時旁通管道在旁通閥門關閉時不泄漏。
13、 若有可能產生逆向流，應在渦輪流量計下游應加止回閥，以防止流體反向流動。
14、渦輪流量計應與管道同心，密封圈不得凸入管道。
15、為避免渦輪流量計內聚集氣體，渦輪流量計不應安裝在水平管線的*高點。
16、若渦輪流量計安裝在管線的低點，應在管線上安裝排放閥，定期排放沉淀物。
17、渦輪流量計的前后管道應支撐牢靠，使之無明顯振動。
18、對新鋪設的管道進行清掃時，應在安裝渦輪流量計的部位先接入一段短管，待清掃完畢后再裝上流量傳感器。
19、需要測量流體的溫度時，應在渦輪流量計下游5倍管道公稱通徑的長度處測量。
20、需要測量流體的壓力時，應在渦輪流量計上游10倍管道公稱通徑的長度處測量。
七、衛生型自來水流量計布線與接地注意事項
1、布線注意事項
◆ 盡可能采用一根完整的電纜線。
◆ 應盡可能遠離電噪聲源(如大功率變壓器、電動機和強電源線)，避免與動力電源線平行布線。
◆ 建議在粗的電線末端采用非錫焊的夾緊式接線片。
◆ 為防水和機械損傷，**將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，(一根傳輸電纜輸送的*大功率大于流量計信號電纜輸送的*小功率的10倍時，兩者不能安裝在同一根導管內)。
◆ 對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
◆ 防爆型渦輪流量傳感器電纜線的連接，必須嚴格遵守防爆放大器的有關標準。
2、接地問題
◆ 屏蔽線只能一端接地，**在顯示儀表端接地。
◆ 接地應良好可靠，防爆型接地電阻需小于10Ω。
售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為因素外），免費維修。
2、產品在質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
3、如果用戶需要我公司現場服務，我公司以*短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
