一.產品描述：
CT-LUGB系列渦街流量計對用于檢測渦街探頭（電容式和壓電式）的信號。采用CPU自動控制動態濾波器，使放大板的性能得到了極大的改善，與通常的放大板相比，具有下限低、抗震性強，穩定性好的特點?？蛇m用于更為復雜的現場狀況。溫壓一體化表補償氣體溫度和壓力，直接生成標況體積流量，補償飽和蒸汽或過熱蒸汽的密度，生成質量流量。
渦街流量計概述：
智能渦街流量計系列采用先進的流量傳感器渦街制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小、免現場調試等優點，是目前比較理想的蒸汽計量?jī)x表。
主要技術參數：
高介質溫度：250℃（特別制造可以達到350℃）。
高工作壓力：1.6MPa～16MPa。
準確度：1.0級、1.5級。防爆等級：ExdIIBT4。防護等級：IP65。環境溫度：-40℃～+55℃。
規格：
1、螺紋式、卡裝式、法蘭式：DN10～DN32。
2、卡裝式、法蘭式：DN40～DN300。
3、插入式：DN350～DN1000。
渦街流量計特點：
根據渦街流量計系列安裝結構分類為一體式和分體式兩種。

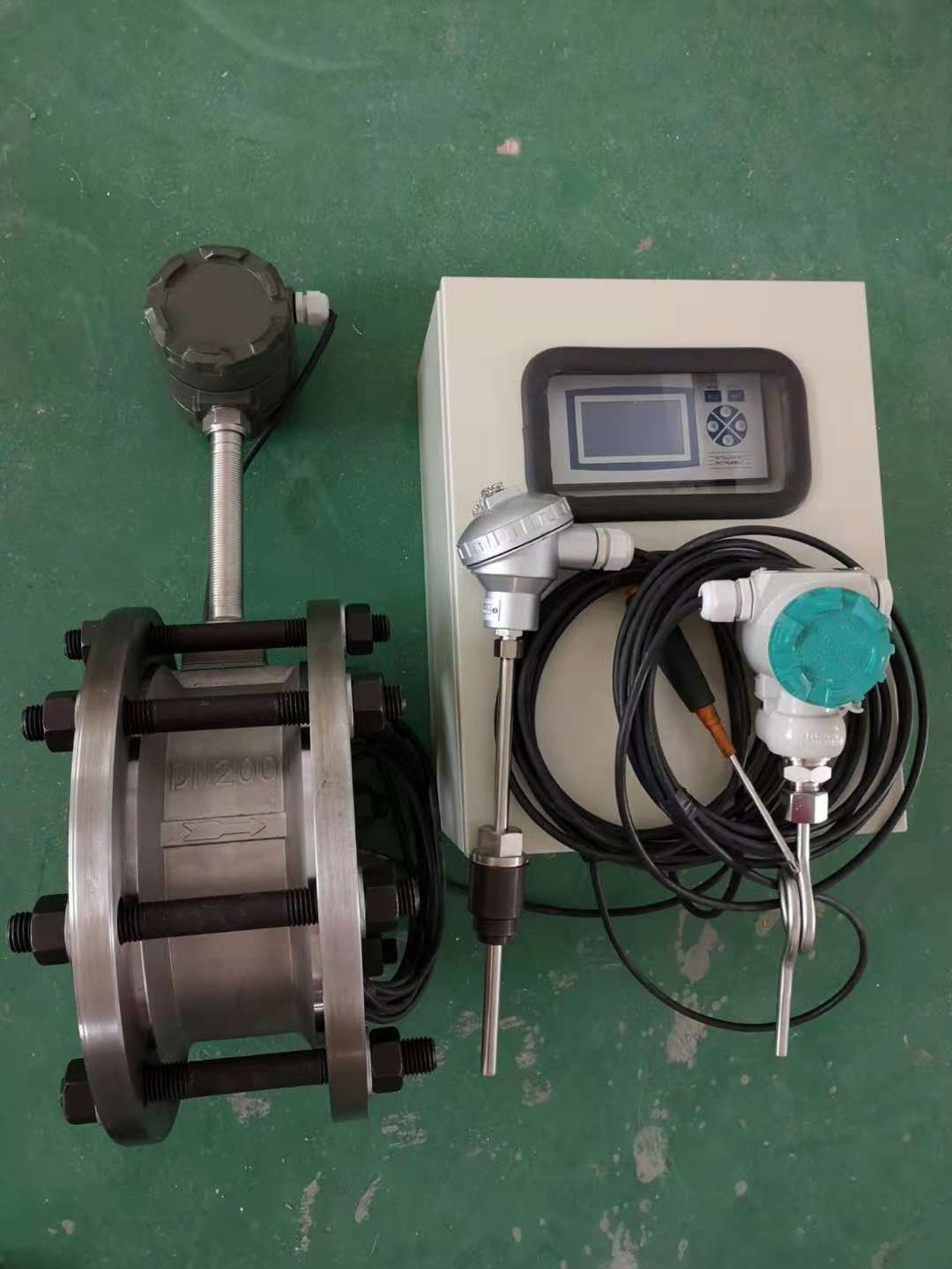

渦街流量計測蒸汽時，配有流量傳感器、溫度傳感器（或壓力傳感器）和顯示儀，具有溫度、壓力）補償功能，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用外供電，就地液晶顯示介質溫度（℃）【或工作壓力（MPa）】、瞬時質量流量（Kg/h）和累計質量流量（T）為了方便選型，我們將蒸汽的工況體積流量簡單的定義為工作狀況（實際介質溫度和工作壓力）下的體積流量。
二.主要優點：
1. 抗震性好：管道是有振動的，儀表工作在下限時，信號很可能會被噪聲淹沒，測得的是假信號，本放大板就解決了該問題，也因此，下限好。
2. 下限底：抗震性相同狀況下，下限更低，下限相同，抗震性更好。
3. 量程比寬：是以前產品所做不到的（1：15~50）
4. 穩定性高：采用CPU自動控制動態濾波器和先進的低噪聲前置放大器，對探頭的小信號放大不失真（下限好），液體等大信號不封堵。使儀表工作更可靠。
5.兼容性好：電容和壓電探頭兼容，12V和24V兼容，液體和氣體兼容，大小口徑兼容（DN15-DN1500)。
調整方便：調整撥碼開關S1和旋轉開關S2，可兼容大小口徑和氣液。
三、主要性能指標:
公稱通經（mm）
15，20，25，40，50，65，80，100，125，150，200，250，300
儀表材質1Cr18Ni 9Ti
公稱壓力（Mpa）PN1.6Mpa；PN2.5Mpa； PN4.0Mpa
被測介質溫度（℃）－40～+250℃ ；－40～+350℃
精度等級測量液體：示值的±0.5
測量氣體或蒸汽：示值的±1.0、±1.5
量程比：1:10；1:15
輸出信號
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4 ~ 20mADC電流信號
供電電源
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
傳輸距離≤500m
信號線接口
內螺紋M20×1.5
防爆等級ExdIIBT6
防護等級IP65
允許振動加速度1.0g
重要提示：測量蒸汽時，要測量蒸汽的質量流量，渦街流量計必須與測溫和（或）測壓元件共同組成質量流量測量系統。測量飽和蒸汽，應加裝鉑電阻或壓力變送器（其中之一）測量過熱蒸汽，應同時加裝鉑電阻和壓力變送器（兩者都要）
西安誠通自動化設備有限公司專業生產流量計，測量精準，價格優越，品質優越，性能穩定，值得信賴!
售后服務
1、我公司所售產品在一年之內出現質量問題的（非人為因素外），免費維修
2、產品在質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
3、如果用戶需要我公司現場服務，我公司以較短時間到達用戶現場。
4、本公司所售產品均享受終生維護。
