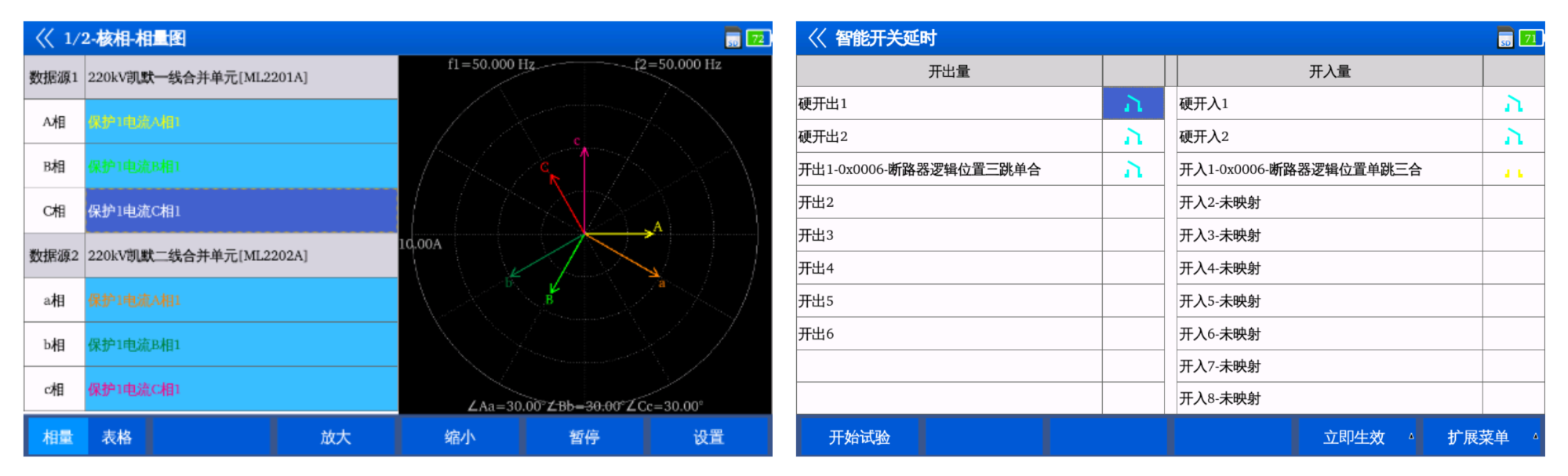

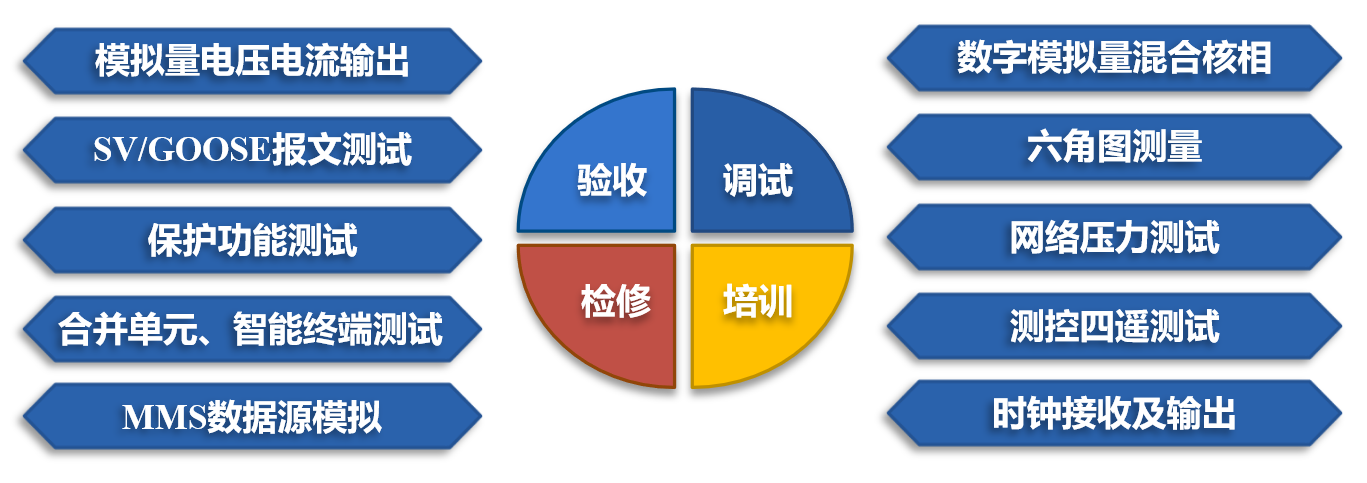

1) 智能變電站二次數模一體測試裝備：集模擬量電壓電流輸出、SV/GOOSE報文測試、保護功能測試、合并單元測試、智能終端測試、測控四遙測試、MMS數據源模擬、數字模擬量混合核相、六角圖測量、光功率測量、時鐘接收及輸出、二次測試學習培訓等功能于一體;

　　2) SV/GOOSE報文測試

　　■SV報文解析，基于SV報文的波形、有效值、相量、序量、頻率、功率分析，GOOSE報文解析與分析;

　　■SV、GOOSE報文與模型的一致性測試;

　　■支持1000M光網口接收報文過濾測試，自動過濾SV、GOOSE目標報文以外的數據，可接收超過800Mbps流量，顯示所有SV、GOOSE報文列表，可查看報文詳細信息，并支持過濾報文波形暫態及手動記錄;

　　■支持改擴建前后心跳報文校核：比對母差保護改擴建前后的心跳報文，對原線路間隔校核其一致性;

　　■支持PCAP解析/錄波分析功能，可以對PCAP文件/COMTRADE文件進行離線分析，支持SV/GOOSE報文的波形顯示與分析;

　　■具有MMS和GOOSE的綜合排查功能，方便站控層與過程層異常情況的準確定位;

　　■具有報文異常暫態記錄功能。當接收報文發生丟幀、錯序、斷鏈等異常時，自動記錄異常報文，并可進行報文及波形分析，報文記錄格式為通用的PCAP格式;

　　3) 繼電保護測試

　　■具有模擬量4路電壓、3路電流輸出接口，2路100M光以太網接口,1路100M/1000M復用光以太網接口，可滿足變電站現場及實驗室環境下光數字式繼電保護、數字模擬混合式繼電保護、模擬式繼電保護調試、定檢及保護特性測試的需求;

　　■支持電壓電流、狀態序列等通用測試功能;

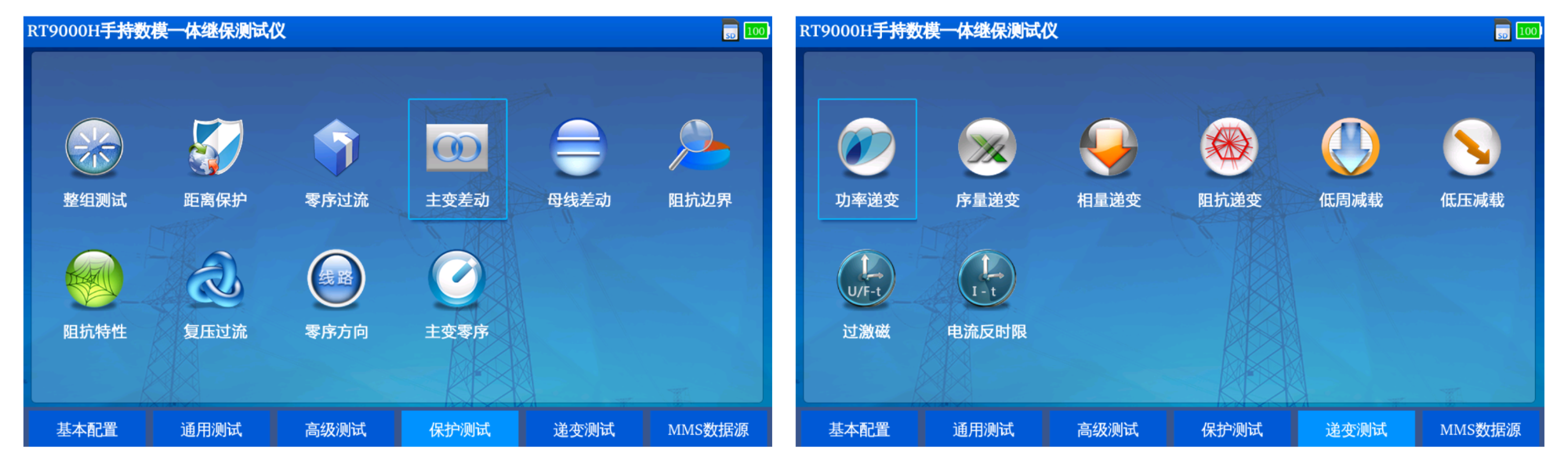

　　■支持專用的繼電保護測試功能，包括距離保護、零序過流、零序方向、主變差動、主變零序、母線差動、過激磁、電流反時限、低周減載、低壓減載、整組測試等;

　　■支持基于TXT、INI等文件的虛擬：導入TXT、INI等廠家私有文件，輸出SV、GOOSE報文，對保護進行測試;

　　4) 智能終端、合并單元測試

　　■具有四路硬接點開入、四路硬接點開出;

　　■可測試及校核智能終端響應時間，包括GOOSE轉硬接點響應時間，及硬接點轉GOOSE響應時間;

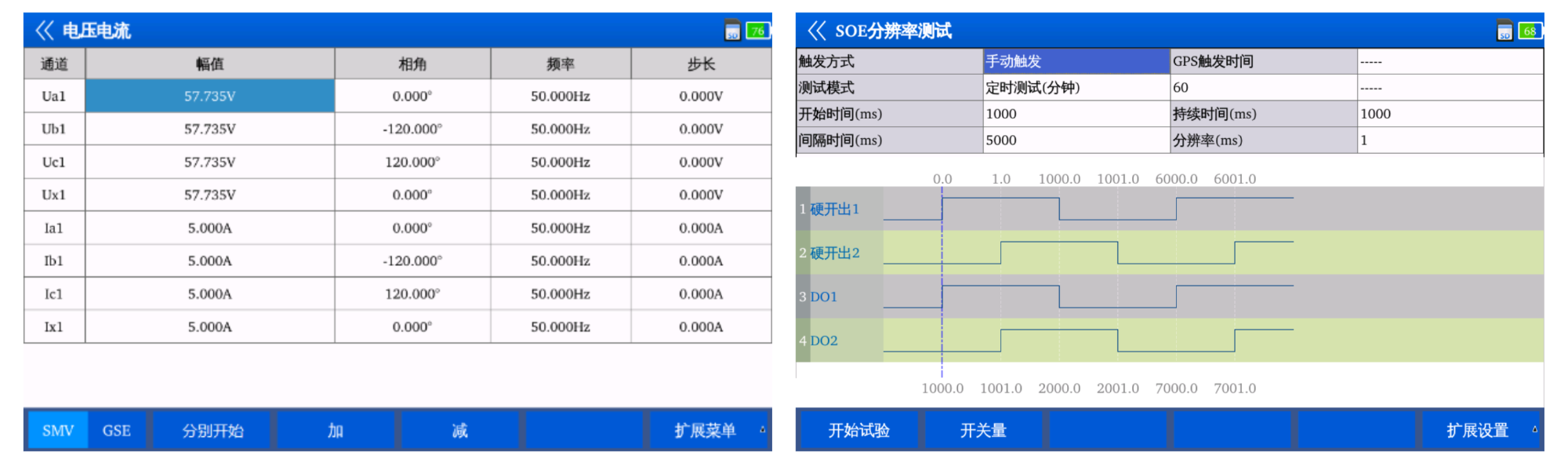

　　■具有SOE測試功能，設置分辨率時間，自動配置SOE輸出參數;

　　■可測試合并單元離散度、合并單元延時及及守時精度等參數，可對合并單元輸出SV報文進行極性測試;

　　■可模擬電子互感器輸出同步及異步光串行信號，支持多種廠家?guī)袷?，實現電子互感器MU前端加量測試;

　　5) MMS標準數據源

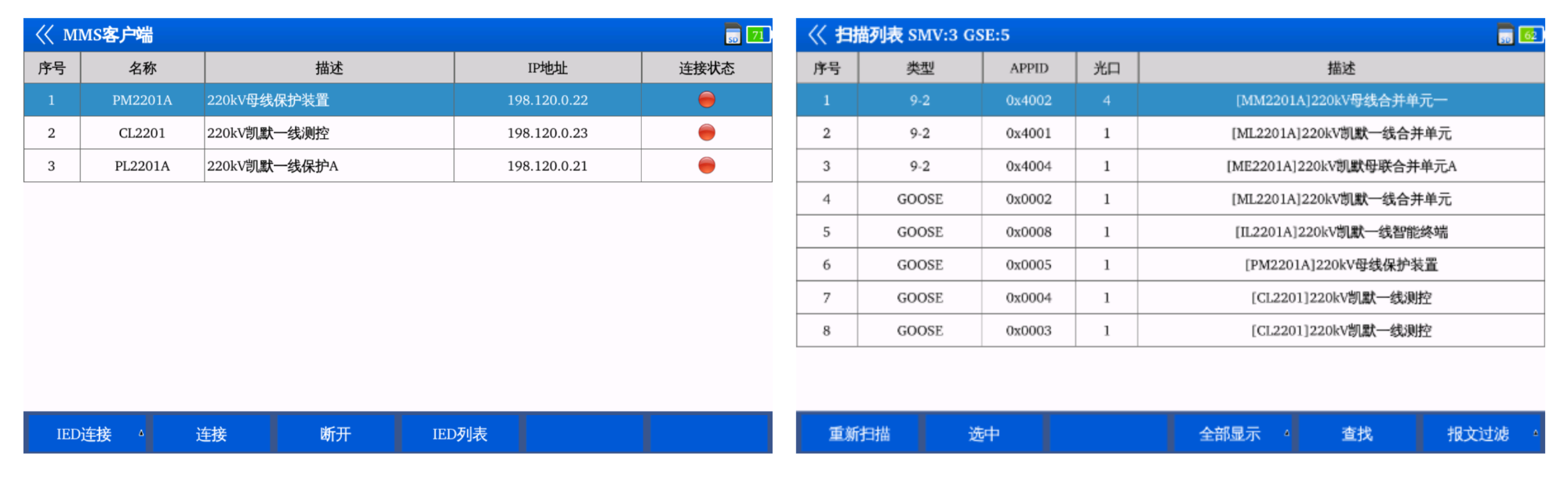

　　■根據用戶選擇的IED數據及通信模型，自動構建MMS對象，支持向監控后臺、遠動機等發起并建立連接，模擬保護裝置、測控裝置發送數據集、報告控制塊、日志控制塊;

　　■支持以MMS報文向站控層設備發送“四遙”數據報文，上送方式支持召喚、變化和周期上送等;支持模擬單個或多個保護或測控裝置，實現IED的遙信、遙測數據的同時發送;

　　■能模擬保護裝置，響應客戶端的定值修改、定值區切換、壓板投退、保護跳閘事件生成、錄波文件及模型文件上傳等操作;

　　■可模擬監控、調度主站MMS，實現對保護裝置的壓板狀態、四遙信息、保護功能狀態等的監視與操作;

　　■GOOSE壓力報文可配置為重復報文、心跳報文、變位報文；

　　6) 光功率測試

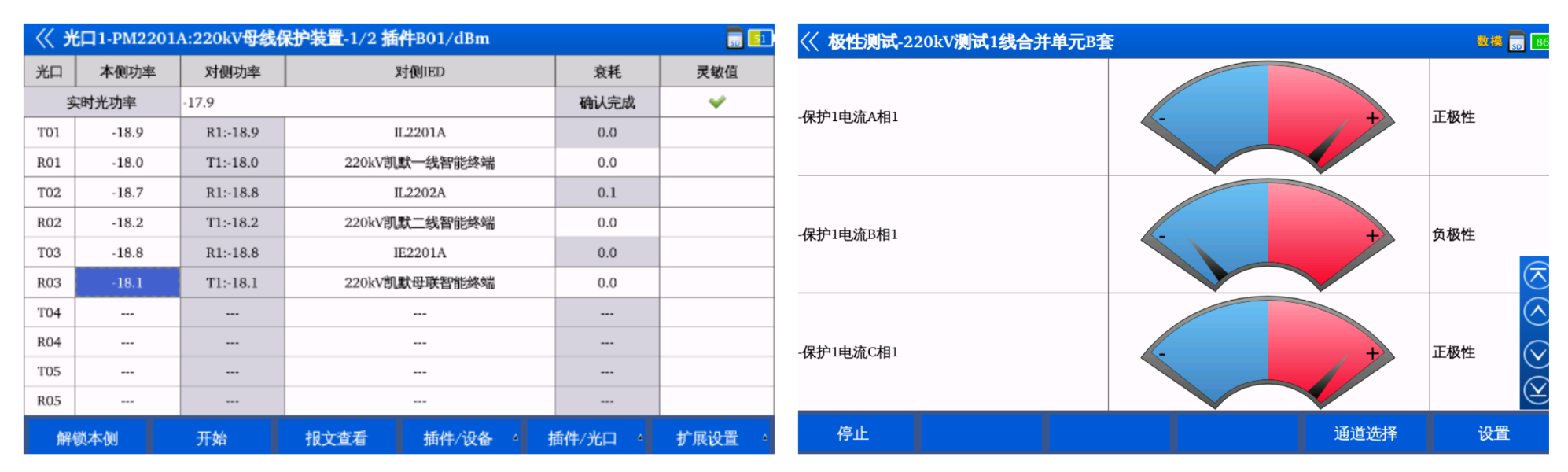

　　■支持全站光纖自匹配光功率測試：依據報文自動進行收發兩側IED匹配，自動計算光衰耗，并生成測試結果;

　　7) 時鐘接收及輸出

　　■可接收光IRIG-B碼、GPS/BDS作為同步或?qū)r信號；

　　■可輸出光IRIG-B碼、電IRIG-B碼對其它IED設備進行對時；

　　8) 二次測試學習培訓

　　■具有HDMI接口，可通過HDMI接口將裝置界面鏡像至投影中，方便通過視頻進行裝置操作的學習與智能變電站測試培訓；

　　9)SCD圖形化解析及配置
       ■解析智能變電站SCD文件，圖形化顯示智能變電站IED設備關連關系及虛端子，面向智能變電站IED實現SV、GOOSE輸入輸出的自動配置，最大限度地簡化現場人員手動配置工作；

　　10) 光口功率控制技術：采用光模塊電源控制技術及CPU功耗控制技術，整機功耗小，大大地延長了裝置一次充電后的電池使用時間;

　　11) 采用光口復用技術及單光纖收發技術，在滿足使用要求前提下，減少了光口數量和系統熱量散發;

　　12) 高能量密度鋰電池供電，提供備用電池，選配大容量移動充電寶，滿足現場全天候測試要求;

　　13) 10.1英寸大屏幕彩色液晶顯示，并自帶觸摸屏，用戶體驗好，界面友好直觀。
